動態扭矩傳感器的滑環式、無線式、感應耦合式三種技術在信號延遲與抗干擾能力上的差異，直接決定了其適配場景的精準度。以下結合技術原理與實測數據，從核心差異、場景適配、優化方案三方面展開解析：

一、三大技術的核心差異：數據維度對比

1. 信號延遲：從 “微秒級” 到 “毫秒級” 的本質區別

• 滑環式：延遲可忽略不計（＜1μs），近乎 “實時傳導”。其原理是應變片電信號經滑環 - 電刷直接傳遞至調理電路，無中間處理環節，僅受電信號本身的傳輸速度限制（接近光速）。例如隆旅 LLT-501A 在電機啟動測試中，能同步捕捉 0.1ms 內的扭矩峰值，無任何時間滯后。

• 無線式：延遲范圍 20~200ms，取決于無線協議與數據處理效率。信號需經過 “模擬信號放大→A/D 轉換→數字編碼→無線發射→接收解碼” 五步處理，僅 A/D 轉換就需 5~10ms，加上無線傳輸?shù)目罩袝r(shí)延（如藍牙 5.0 約 10ms，2.4GHz 私有協議約 20ms）。某高性能無線傳感器（如摘要 2 所述型號）在傳動軸測試中，對 1000r/min 下的脈動扭矩監測存在約 50ms 延遲，需通過算法補償修正。

• 感應耦合式：延遲 5~50μs，介于前兩者之間。通過旋轉線圈與固定線圈的電磁感應傳輸信號，無需數字編碼環節，但耦合效率受線圈間距影響（間距 0.5mm 時延遲 5μs，間距 2mm 時增至 50μs）。如隆旅 LLT-601A 在新能源電機臺架測試中，延遲穩定在 10μs 以內，可精準匹配電機 15000r/min 下的高頻扭矩波動。

2. 抗干擾能力：從 “機械噪聲” 到 “電磁屏蔽” 的不同挑戰

• 滑環式：主要受機械接觸干擾，電磁抗干擾能力中等。

  干擾來源：滑環與電刷的摩擦?xí)a(chǎn)生微火花（尤其轉速＞2000r/min 時），形成寬頻電磁噪聲（10kHz~1MHz），疊加到毫伏級應變信號上；長期磨損后接觸電阻變化（從 0.1Ω 增至 1Ω 以上），導致信號漂移。

  防護措施：需采用貴金屬電刷（如銀石墨）降低摩擦噪聲，同時對信號線纜雙重屏蔽（銅網 + 鋁箔），并單獨接地（接地電阻＜4Ω）。實測顯示，在變頻器附近（電磁強度 50V/m），未防護的滑環式傳感器信號波動達 ±2% FS，經屏蔽處理后可降至 ±0.5% FS。

• 無線式：核心受電磁輻射干擾，機械抗干擾能力強。

  干擾來源：工業環境中的變頻器、電機磁場（100kHz~2.4GHz）會壓制無線信號，導致丟包或誤碼；金屬障礙物（如機床外殼）會反射信號，造成多徑干擾。例如 2.4GHz 頻段的無線傳感器在電機車間（電磁干擾強度 100V/m），數據丟包率可達 15%，扭矩測量偏差擴大至 ±1.5% FS。

  防護措施：高端型號采用跳頻技術（如 ZigBee 的 DSSS 擴頻）、差分信號傳輸（如摘要 2 所述的電路設計），或選用 5GHz 頻段避開工業干擾密集區。某抗干擾無線傳感器在新能源電池車間測試中，通過算法糾錯將丟包率控制在 0.1% 以下。

• 感應耦合式：電磁與機械干擾均極低，抗干擾能力最優。

  干擾來源：僅在強磁場（如核磁共振設備附近，磁場強度＞1T）下可能出現耦合效率下降，日常工業環境中無顯著干擾源。其全密封結構（IP67 防護）可隔絕粉塵、液體對傳輸部件的影響，無機械摩擦導致的噪聲。

  防護優勢：無需額外抗干擾設計即可滿足嚴苛場景需求，如隆旅 LLT-801A 在航空發動機測試臺（電磁強度 100V/m、振動 10g）中，信號波動僅 ±0.05% FS，遠優于其他類型。

二、場景適配：延遲與抗干擾的選型決策邏輯

1. 電機啟動沖擊扭矩監測：優先 “低延遲”

• 滑環式（延遲＜1μs）：適配低速電機（＜3000r/min），成本低且響應及時，但需定期更換電刷；

• 感應耦合式（延遲 5~50μs）：適配高速電機（＞3000r/min），無磨損且抗干擾強，適合新能源電機臺架等精密測試；

• 無線式（延遲≥20ms）：絕對禁用，會錯過峰值扭矩，導致啟動性能誤判。

2. 工業擰緊設備：平衡 “抗干擾” 與 “安裝靈活性”

• 無線式（抗干擾優化型）：通過跳頻技術降低干擾，無布線限制，適配擰緊槍的移動需求，但需確保電池續航（建議選感應供電型號）；

• 感應耦合式：抗干擾最優，但對安裝同軸度要求高（偏差≤0.1mm），不適合頻繁拆卸的場景；

• 滑環式：慎用，機械摩擦噪聲易導致扭矩 - 角度曲線失真，影響擰緊質量判斷。

3. 航空發動機渦輪軸測試：極致 “抗干擾 + 低延遲”

• 感應耦合式：唯一適配選項，其非接觸傳輸無磨損，耐高溫結構（如 316L 不銹鋼外殼）與強抗干擾能力可滿足需求；

• 滑環式：轉速超限（＞3000r/min），且高溫下電刷磨損加速，壽命不足 100 小時；

• 無線式：高溫會導致電池鼓包，且強電磁環境下數據丟失率＞30%，無法滿足可靠性要求。

三、優化方案：針對性提升性能的實操技巧

1. 滑環式降低機械干擾：每 500 小時用酒精擦拭滑環表面，更換磨損超 0.5mm 的電刷；將傳感器遠離變頻器（距離＞1m），并采用雙絞屏蔽線傳輸信號。

2. 無線式增強抗干擾與降低延遲：選用 5GHz 頻段 + 跳頻協議的傳感器，將接收天線安裝在高處（避開金屬遮擋）；通過縮短數據傳輸周期（從 100ms 降至 20ms），但需注意增加功耗。

3. 感應耦合式補償延遲：調整線圈間距至 0.5mm 以內（用激光對中儀校準），并在信號調理電路中增加前置放大器，提升耦合效率。

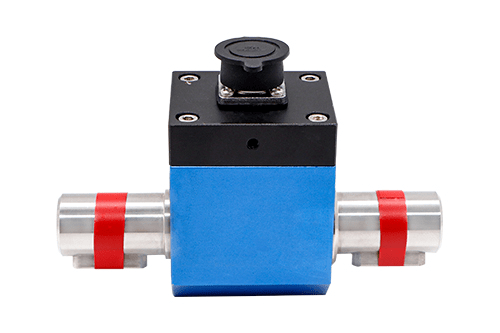

隆旅 NJL-101 動態扭矩傳感器

NJL-101動態扭矩傳感器

• 優勢：精度高，非線性為 ±0.1% FS、±0.3% FS，靈敏度為 1.5±10% mV/V，零點輸出為 ±2% FS。頻響快，壽命長，性能穩定可靠，可高速長時間運轉。兩端均為鍵連接，安裝使用方便，還具有抗干擾能力強的特點。

• 應用

• ：可用于制造粘度計、電動扭力扳手，以及測量電動機、內燃機等旋轉動力設備的輸出扭矩及功率，廣泛應用于工業制造與自動化、交通裝備、能源與動力設備、科研與實驗等領域。

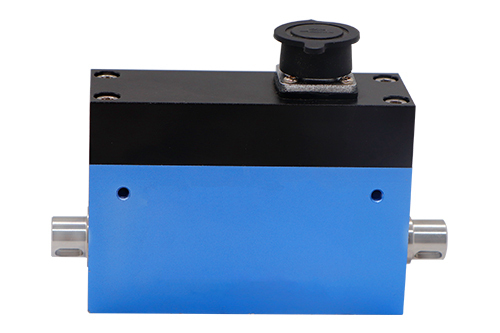

隆旅 NJL-104 動態扭矩傳感器

NJL-104動態扭矩傳感器

• 優勢：檢測精度高，穩定性好，具備抗干擾能力，可高速長時間運轉，并輸出正反轉扭矩信號。測量范圍為 0 至 5Nm，能滿足不同量程的測量需求。

• 應用：主要應用于工業自動化生產線，用于監測和控制機械臂或旋轉設備的扭矩，確保產品質量，也可用于其他需要精確測量動態扭矩的場合。

• ：具有頻響快的特點，能夠快速跟蹤扭矩的動態變化，可在高速旋轉的設備中準確測量扭矩，滿足各種動態測量場景的需求。
